こんにちは JJ です。
DIY作業中に、
穴開けがずれちゃった(泣
切断中に材料が動いて手を切っちゃった(痛
ということ、ありますよね
この様な場合、しっかりと固定できていないことが原因と考えられます。
ものづくりは「固定で始まり固定で終わる」と言ってもいいくらい、固定は非常に重要です。
クランプや万力は、ほぼ全ての作業で関わりがあるぐらい重要な工具なんです。
そこで、今回の記事は、クランプ、万力について、種類や使い方を紹介していきます。
ダイソーで販売されているクランプも紹介します。
この記事でわかること
- クランプ・万力とは
- クランプ・万力の種類と使い方
- ダイソー取扱クランプについて
クランプ・万力とは
クランプ・万力とは
クランプ・万力とは材料などを挟んで、固定する工具のことです。
DIYのみならず、プロの作業でも、切断、曲げ、削り、穴開け、溶接、塗装など各作業で重要な役割を果たす工具です。
一般的に、ネジ、レバー、またはトグルメカニズムなどを使用して、対象物をしっかりと固定します。
これらは様々な目的で使用され、木工、金属加工、工作、またはその他の作業において、対象物を確実に固定するのに役立ちます。
クランプと万力の違い
クランプと機構的には同じ部分があるが、クランプはそれ自身は何かに固定されることなく、複数の対象をまとめたり、対象を作業台などに一緒に挟み込んで固定するといった使い方を主にするものを指すのに対し、万力はそれ単体で作業台などに据え付けて、対象を単体で固定するものを主に指す(そもそも文化圏の違いによる用語の違いでもあり、明確な区分があるものではないが)。
引用元:Wikipedia/万力
一応定義はあるようですが、シャコ万やトグルクランプなど、定義に沿わないものもありますので、同義語として扱ってよいと思います。
また、商品名を分かりやすく伝えるためや、他社商品との差別化を図るため、分類と商品名が異なることがあります。工具類に関しては、あるあるですね。
クランプ・万力の種類と使い方
クランプ

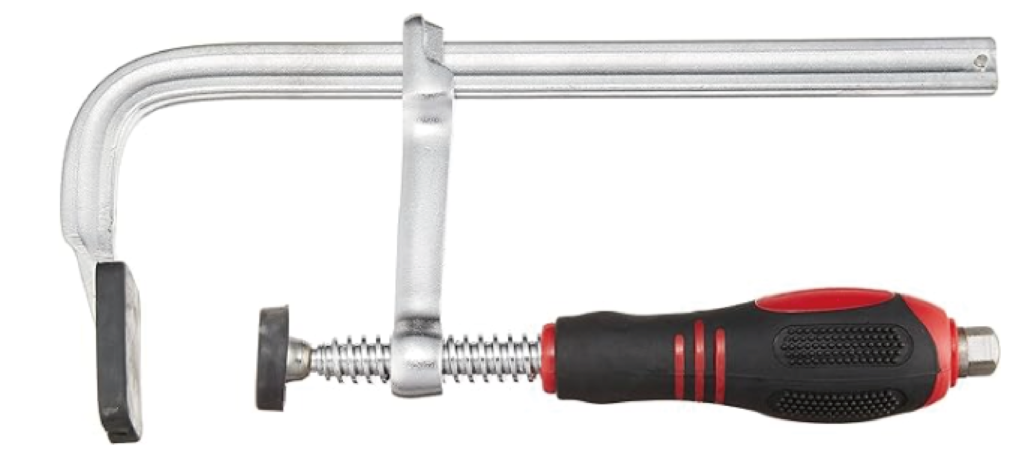

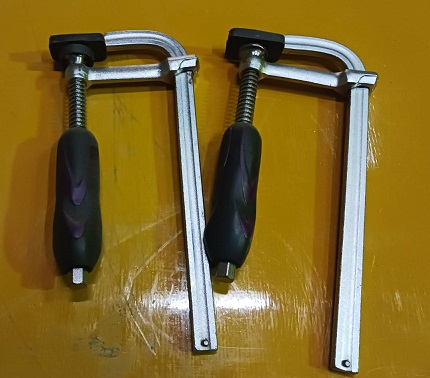

F型・L型クランプ
形状がアルファベットのFやLに見えることがその名の由来で、木工では一般的よく使用されています。
最初に上下にスライドさせ、材料を挟みます、次にネジ部分を時計回りに回すと、圧力がかかり、しっかりと固定されます。
出典:https://www.amazon.co.jp/
>>三共コーポレーション H&H 強力型Fクランプ HFC (200mm) amazon
>>三共コーポレーション H&H 強力型Fクランプ HFC (300mm) amazon
クイックバークランプ
F型クランプに比べ、締付力は劣りますが、こちらもDIYでよく使われているクランプの1つです。

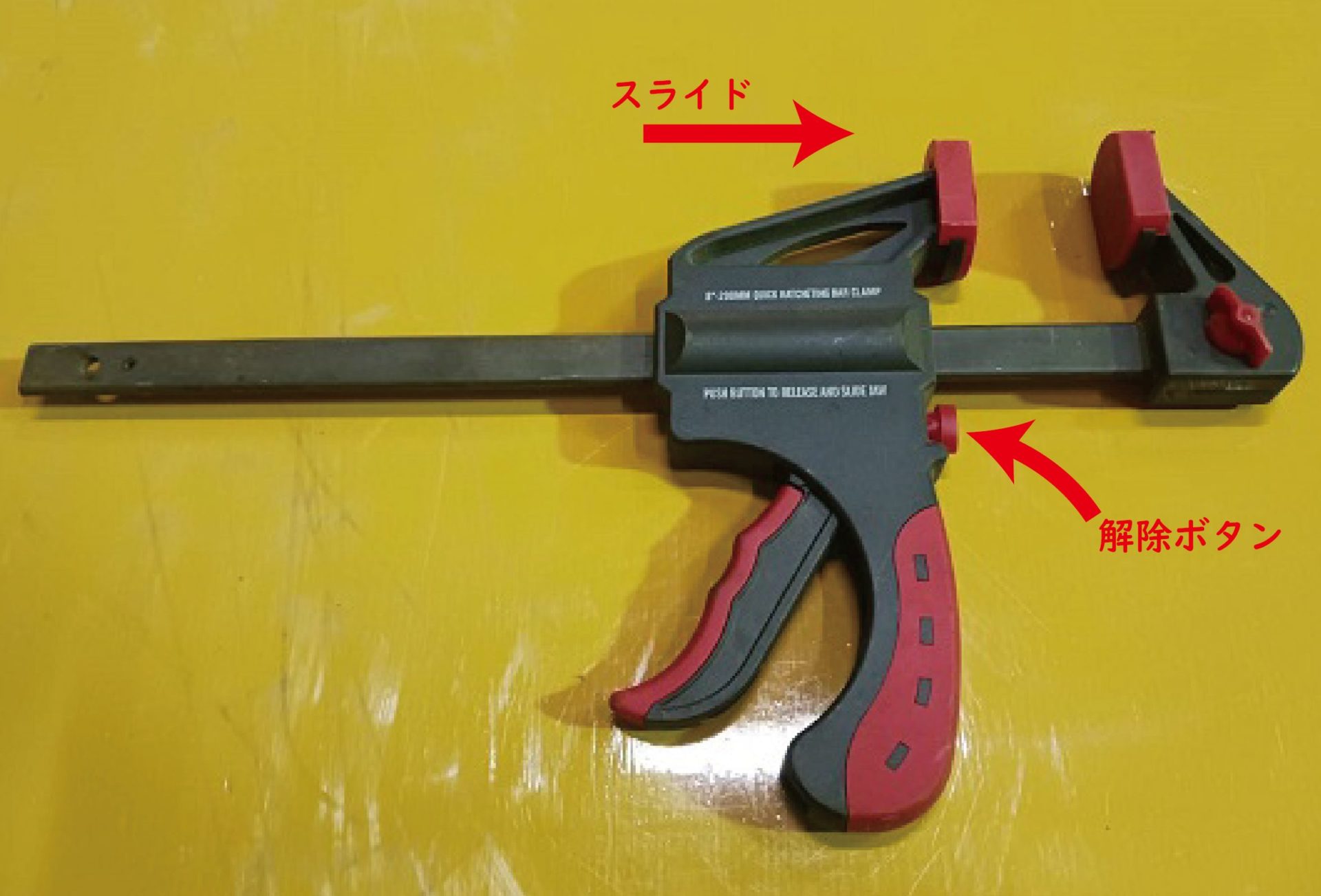

解除ボタンを押しスライドさせ、材料を挟みます。
レバー部を握ると、材料に圧力がかかり固定されます。
赤い破線部分のネジを外し、逆側に取り付けると
突っ張り仕様に大変身!!内側から支えたりする事って結構ありますよね 優れモノですね。
出典:https://www.amazon.co.jp/
>>高儀 クイックバークランプ 200mm QBC-200 amazon
>>高儀 クイックバークランプ 300mm QBC-300 amazon
バネクランプ
出典:https://www.amazon.co.jp/
洗濯ばさみの、でかい版です。
使い方も洗濯バサミ同様に、挟んで使用します。
>>新潟精機 LG TOOL スプリングクランプ 150mm CL-150S2 amazon
出典:https://www.amazon.co.jp/
>>[ネセクト] スプリングクランプ 強力 高強度スプリング&幅広フレキシブルパッド amazon

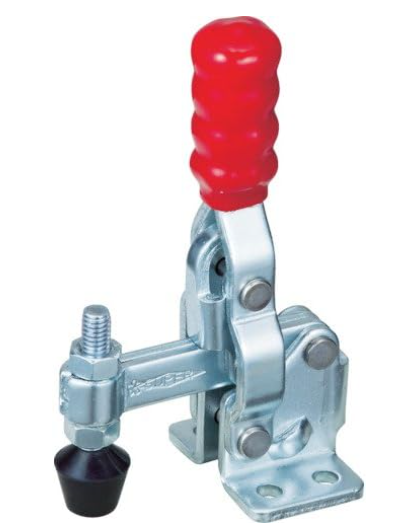

トグルクランプ

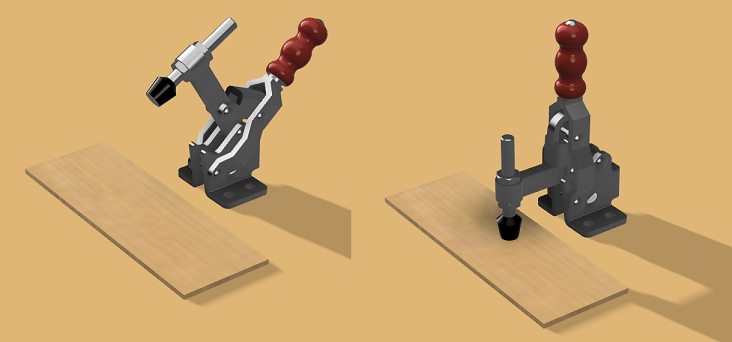

トグル機構と呼ばれる仕組みで材料を固定するクランプです。
クランプ本体をテーブルなどに固定して、ハンドルを動かして材料を固定します。
出典:https://www.amazon.co.jp/
>>スーパーツール下方押え型トグルクランプ TDV250F amazon
出典:https://www.amazon.co.jp/
>>Charmoon トグルクランプ 下方押え型 GH-201-B amazon

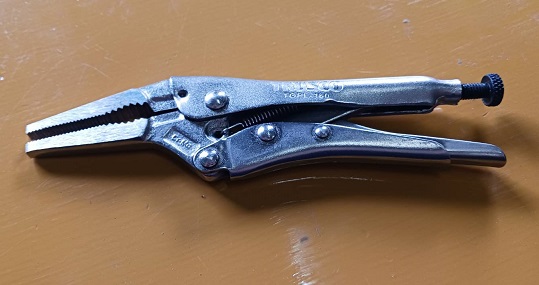

バイスプライヤー

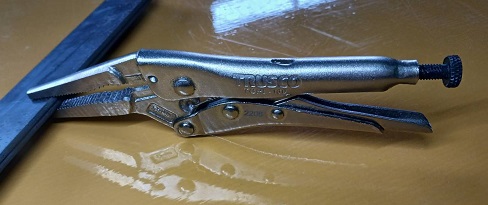

バイスグリップとも呼ばれるこのツールは、グリップの手前にあるネジ部を回転させることで、圧力を調整できます。材料を挟み、握り込むと、ロック機能付きでしっかりとホールドしてくれる便利な工具です。
ハンドルを閉じた状態で、調整ネジを回転させ、開口の大きさを対象物の厚みに調整します。
広すぎると、挟めませんし、小さすぎるとロックできませんので、何度か微調整しロックします。
ロック解除は、解除レバーを引くか下げる(メーカーに寄って違う)と、解除されます。
鋼材への使用が主で、先端の歯跡がついてしまうので、木材やプラスチックには向きません。
出典:https://www.amazon.co.jp/
>>トネ(TONE) グリッププライヤ VP-125 全長143mm amazon
出典:https://www.amazon.co.jp/

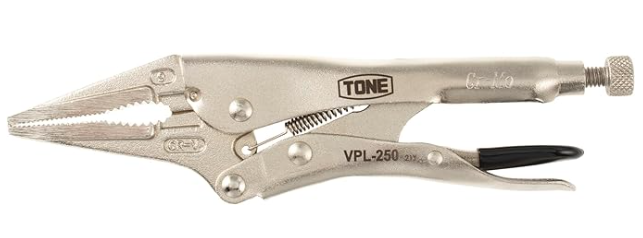

>>トネ(TONE) グリッププライヤ(ロングノーズ) VPL-250 全長220mm amazon
ベルトクランプ
出典:https://www.amazon.co.jp/
額縁や棚などの枠組みを組み立てる際に使用する、クランプで、ベルトタイプなので色々な形状に対応できます。
出典:https://www.amazon.co.jp/
>>SK11 ベルトクランプ 木工用 SBC-350 amazon

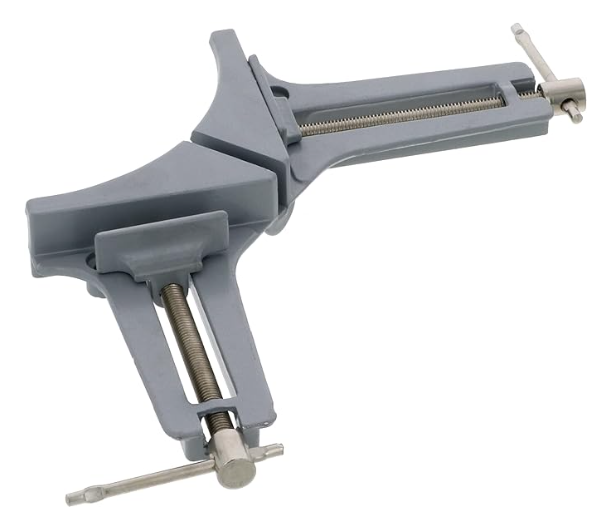

コーナークランプ
出典:https://www.amazon.co.jp/
木材や鋼材を、直角に固定できるクランプで、接着作業や釘、ビス打ちの固定に使用します。
木材を45度に切る定規機能がついたものも販売されています。
万力
万力(バイス)
材料を挟んで固定するシンプルな工具です。
一般的に作業台や専用の台に固定して使用します
ネジ部を回転させることにより、バイスが開閉し固定します。
出典:https://www.amazon.co.jp/

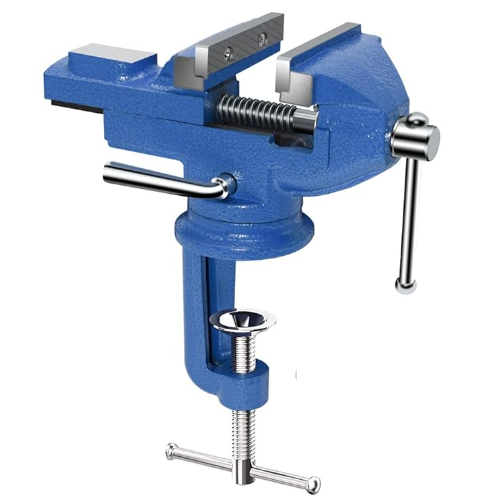

>>Eastbury 万力口幅約70mm 最大開口約75mm クランプ部開口0~65mm 回転盤360°回転 amazon
出典:https://www.amazon.co.jp/

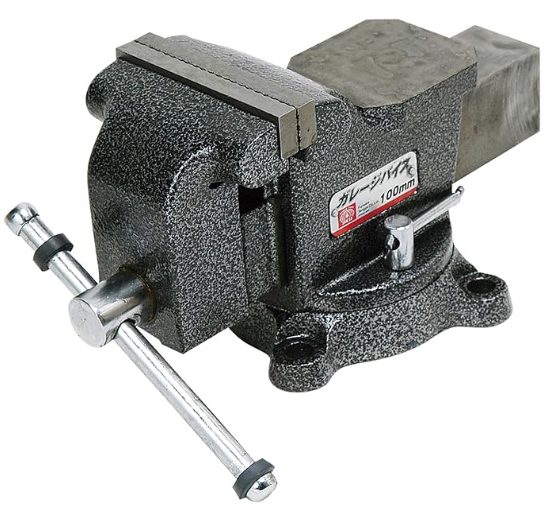

>>SK11 ガレージバイス 回転台付き 100mm amazon
シャコ万

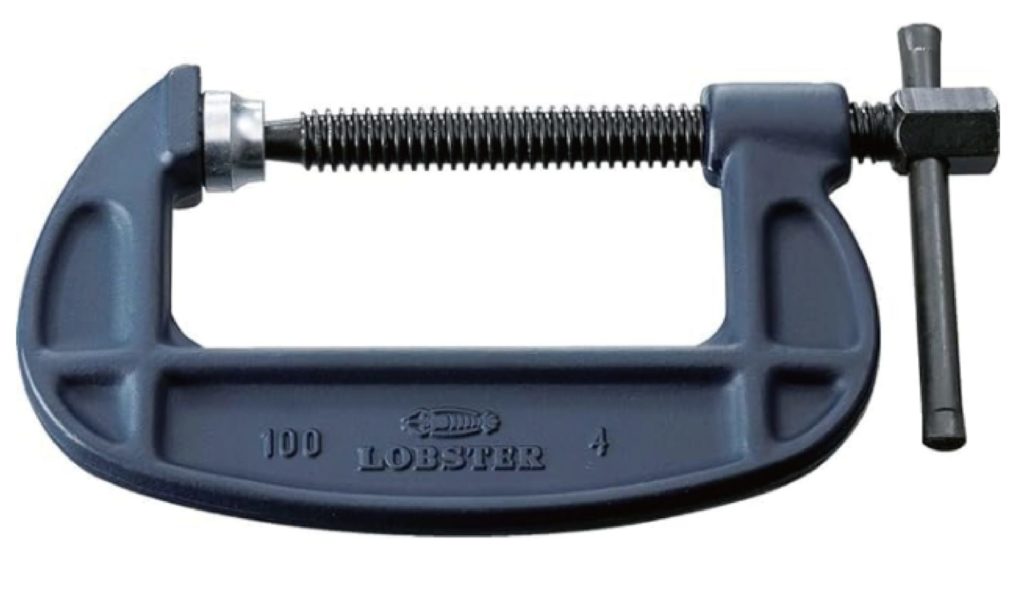

バーコ型(写真)やC型があり、F型同様形状が名前の由来です。
バーコ型は、鋼材などの固定によく使われており、C型はバーコ型より奥行きが深く、重量物の据付などに使用されます。
ネジ部を回転させることにより、開閉し固定します。
出典:https://www.amazon.co.jp/
>>ロブテックス シャコ万力 B75V amazon
出典:https://www.amazon.co.jp/

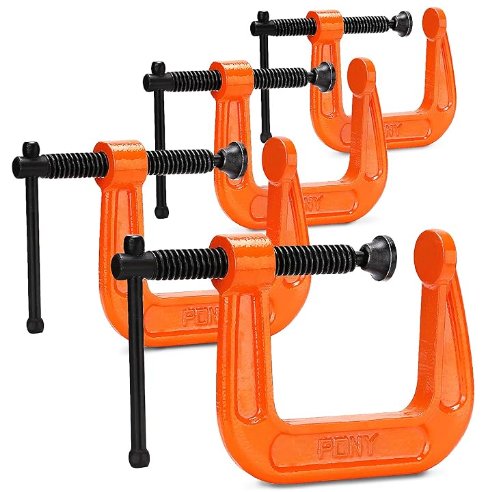

>>PONY クランプ C型クランプ 鋼製 強力型 最大締付力272kg 最大開口63mm amazon
パイプ万力
出典:https://www.amazon.co.jp/
パイプ専用の万力で、DIYで使用することはあまりないですが、配管の溶接や接続、ネジ切りなどに使用します。
>>ヘビーデューティベンチバイス、2インチ鍛造ベンチヨークバイス、チューブ固定用ヒンジ付きクランプツール、12.7mm~110mmパイプ用スレッドパイプ配管バイス amazon
ヘラ万力
出典:https://www.amazon.co.jp/
今回の固定とは少し違った意味の固定ですが、万力と聞いて、この万力を思い浮かべる方も多いのではないでしょうか
ご存じない方のために、説明しますが、ヘラ釣りに使用する、竿を置く台のことです。
釣りの世界において、竿やリール、浮きやルアーなどを自ら手作りし、魚からの応答を得る喜びもまたDIYの魅力ですね。
>>へらぶな釣り具 ダイシン 後部ダイヤル角度調整式大砲ラクダ黒檀万力 小 (50275-s) amazon
ダイソーのクランプ
ダイソーで販売されているクランプについてご紹介いたします。

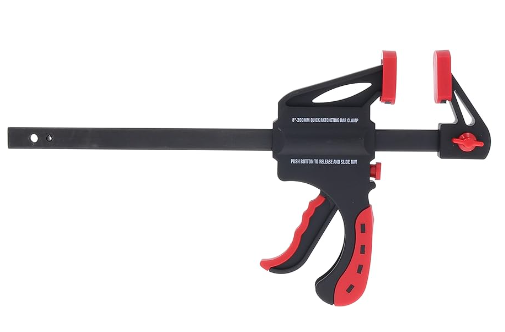

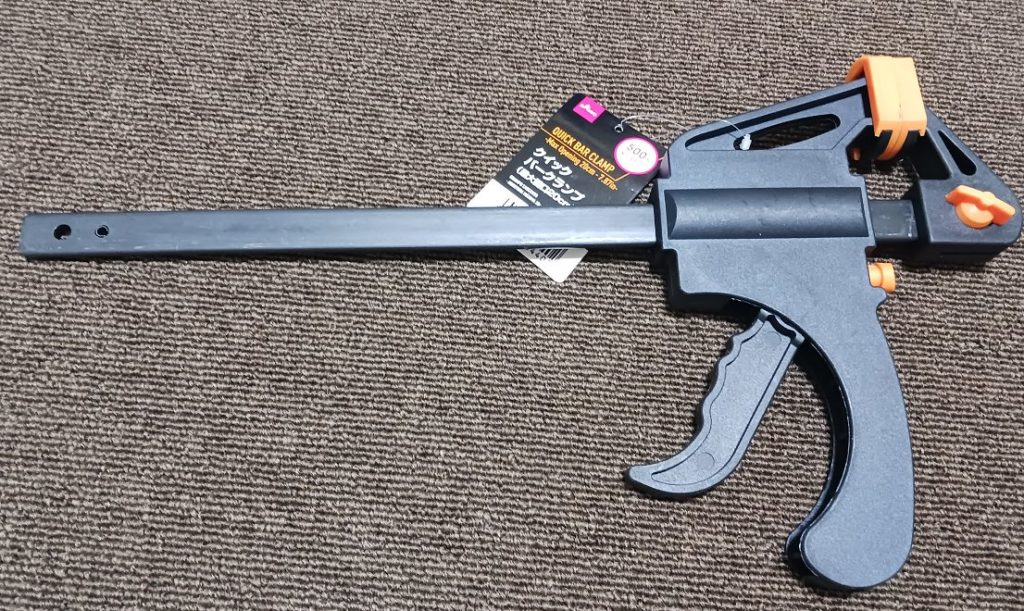

クイックバークランプ
・価格:500円(税込み550円)
・最大開口:200mm
・材質:ナイロン&鉄製
・奥行:62mm(実測値)

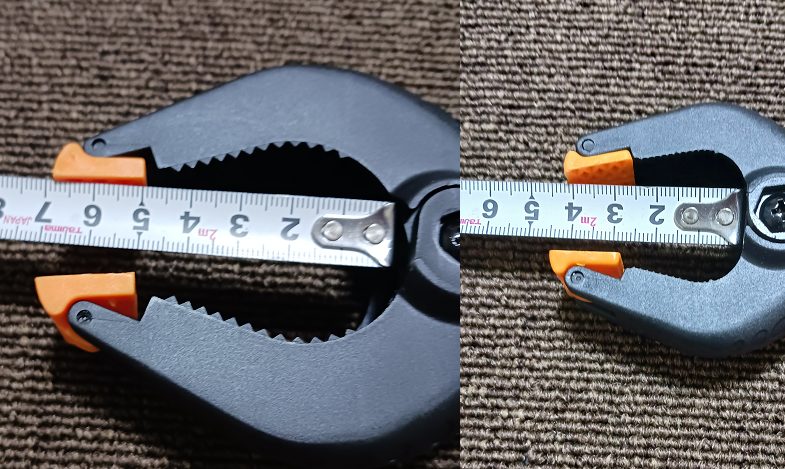

バネクランプ
・価格:大200円(税込み220円)・小100円(税込み110円)
・最大開口:大70mm・小40mm
・材質:ナイロン&ポリエステル
・奥行:大68mm・小42mm(実測値)

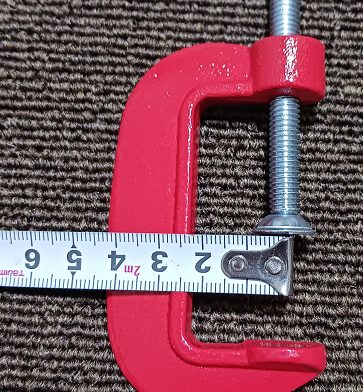

C型クランプ
・価格:100円(税込み110円)
・最大開口:50mm
・材質:鉄製
・奥行:23mm(実測値)

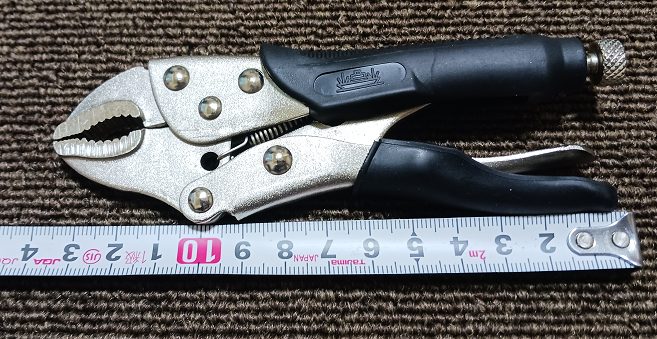

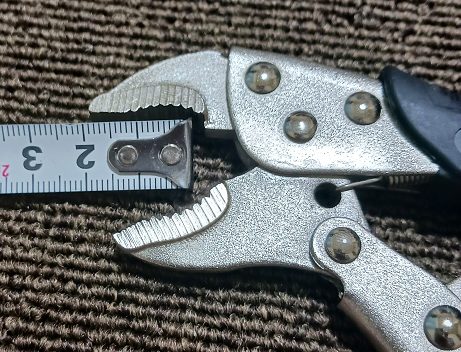

ロッキングプライヤー
・価格:300円(税込み330円)
・最大開口:20mm
・材質:鉄製&熱可塑性ゴム
・奥行:19mm(実測値)
詳細にご紹介できるのは、近くのダイソーに在庫があった上記4種類のみですが、地域のダイソーにより在庫状況は異なりますのでご注意ください。
その他の人気クランプ(ネットストア)
F型クランプ約50×200mm
出典:ダイソーネットストア/https://jp.daisonet.com/
・価格:200円(税込み220円)
家庭用スチールクランプ4インチ2個組
出典:ダイソーネットストア/https://jp.daisonet.com/
・価格:100円(税込110円)

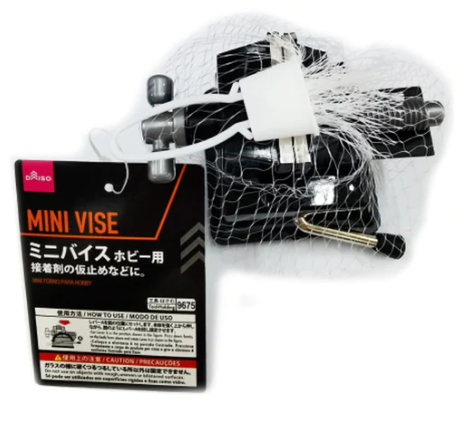

ホビー用ミニバイス
・価格:100円(税込110円)
C型クランプ
・価格:100円(税込110円)
掲載されている商品は、商品の入れ替え等の理由により販売されていない場合がございますので、ご注意ください。
まとめ
最後までお読みいただきありがとうございます
今回はクランプ・万力についてご紹介いたしました
固定1つで、怪我防止や仕上がりなどにも大きく関わってきます。
確実に固定をしていただき、よいDIYライフをお送りください
